隔爆热电偶
概述
工业用隔爆或本安型热电偶是一种温度传感器,通常和显示仪表、记录仪表、电子计算机等配套使用,直接测量生产现场存在碳氢化合物等爆炸的0~1300℃范围内的液体、蒸汽和气体介质以及固体表面温度。
特点
1、 多种防爆形式,防爆性能好
2、 压簧式感温元件,抗震性能好
3、 测量范围大
4、 机械强度高,耐压性能好
工作原理
隔爆或本安热电偶与装配式热电偶的结构、原理基本相同,所区别的是,隔爆或本安型产品接线盒(外壳)在设计上采用防爆特殊结构,接线盒用高强度铝合金压铸而成,并具有足够的内部空间、壁厚和机械强度,橡胶密封圈的热稳定性均符合国家防爆标准。所以,当接线盒内部的爆炸性混合气体发生爆炸时,其内压不会破坏接线盒,而由此产生的热能不能向外扩散、传爆。
主要技术参数
IEC584 GB/T16839-1997
IEC1515 JB/T5518-1991
GB3836.1-83 GB3836.2-83
测温范围及允差
型号 |
分度号 |
允差等级 |
|||
1 |
2 |
||||
允差值 |
测温范围℃ |
允差值 |
测温范围℃ |
||
WRN |
K |
±1.5℃ |
-40~+375 |
±2.5℃ |
-40~+333 |
±0.004ltl |
375~1000 |
±0.0075ltl |
333~1200 |
||
WRM |
N |
±1.5℃ |
-40~+375 |
±2.5℃ |
-40~+333 |
±0.004ltl |
375~1000 |
±0.0075ltl |
333~1200 |
||
WRE |
E |
±1.5℃ |
-40~+375 |
±1.5℃ |
-40~+333 |
±0.004ltl |
375~1000 |
±0.004ltl |
333~900 |
||
WRF |
J |
±1.5℃ |
-40~+375 |
±1.5℃ |
-40~+333 |
±0.004ltl |
375~800 |
±0.004ltl |
333~900 |
||
WRC |
T |
±0.5℃ |
-40~+125 |
±1℃ |
-40~+133 |
±0.004ltl |
125~350 |
±0.0075ltl |
133~350 |

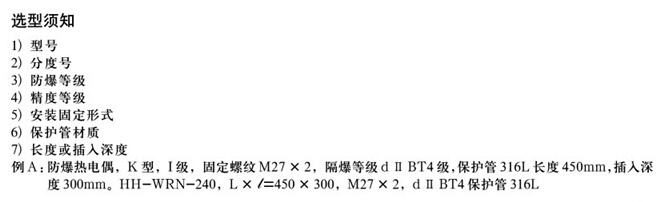

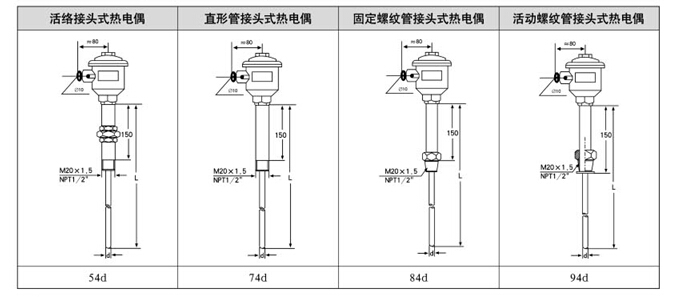

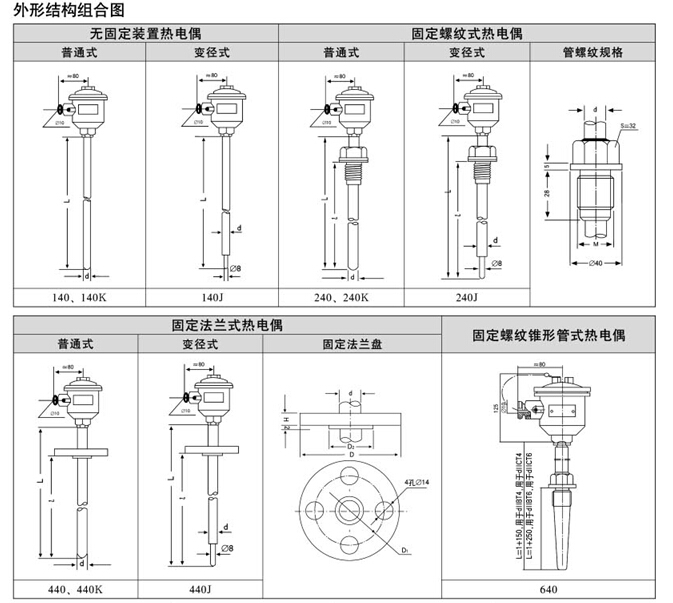

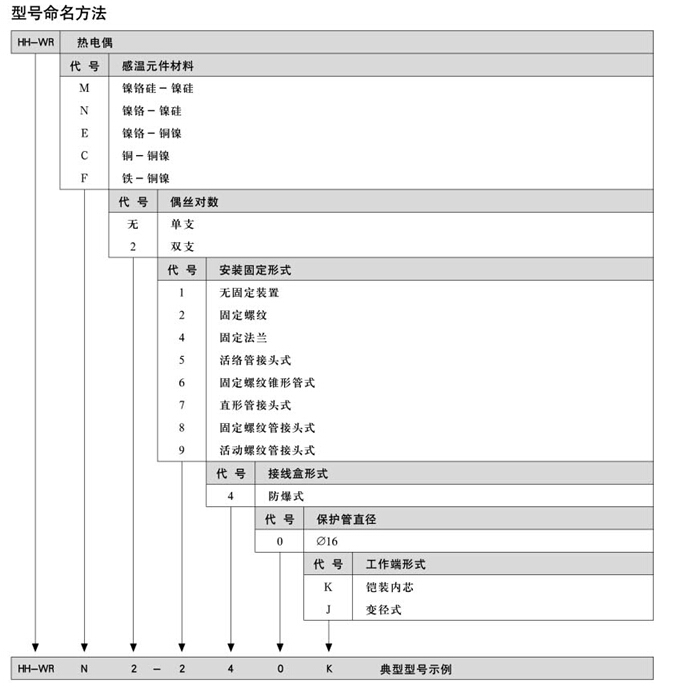

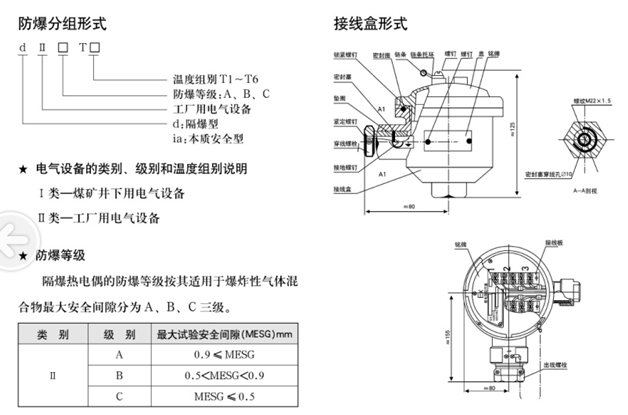

防爆分组形势
电气设备的类别、级别和温度组别说明
1类-煤矿井下用电气设备
2类-工厂用电气设备
防爆等级
隔爆热电偶的防爆等级按其适用于爆炸性气体混合物****安全间隙分为A、B、C三级。
类别 |
级别 |
****实验安全间隙(MESG)mm |
Ⅱ |
A |
0.9≤MESG |
B |
0.5≤MESG≤0.9 |
|
C |
MESG≤0.5 |
温度组别
隔爆热电偶的温度组别按其外露部分最高表面温度分为T1~T6六组。
温度组别 |
允许最高表面温度℃ |
T1 |
450 |
T2 |
300 |
T3 |
200 |
T4 |
135 |
T5 |
100 |
T6 |
85 |
