电站测温用热电偶、热电阻
电站测温用热电偶、热电阻
概述
普通结构的热电偶、热电阻，已不能适应电站工作环境中高温、高压、高速蒸汽流的特殊要求。因此，本公司生产的有专供电站用特殊型热电偶、热电阻，由用户根据不同的温度、压力及蒸汽流速来选用。
主要技术指标
热电偶、热电阻类别、测量范围与允差
类型 |
代号 |
测温范围（℃） |
精度等级 |
允许偏差△t（℃） |
K |
WRNT |
0~800 |
I |
±1.5℃or±0.4%t |
Ⅱ |
±2.5℃or±0.75%t |
|||
E |
WRET |
0~600 |
I |
±1.5℃or±0.4%t |
Ⅱ |
±2.5℃or±0.75%t |
|||
T |
WRTT |
-40~+350 |
I |
±1.5℃or±0.4%t |
Ⅱ |
±2.5℃or±0.75%t |
|||
Pt100 |
WZPT |
-200~+850 |
A |
-200~+850± （0.15+0.002∣t∣） |
B |
-200~+850± （0.30+0.005∣t∣） |
|||
Cu50 |
WZCT |
-50~+100 |
±（0.30+0.006∣t∣） |
|
注：（1）式中“∣t∣”为感温元件的实测温度。
（2）“*”表示允许偏差两者中取其大值。
型号规格

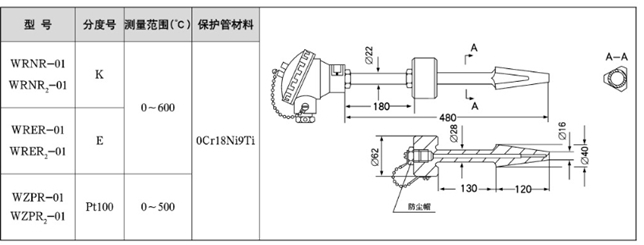

热套式热电偶、铂热电阻
注：（1）公称压力：30MPa。流速≤80m/s。热响应时间t0.5≤60s。
（2）防尘帽为选附件。

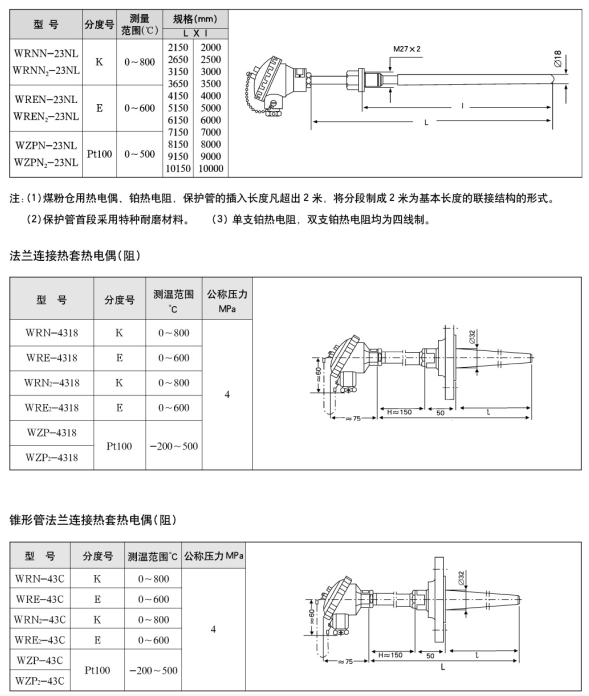

焊接式热电偶、铂热电阻
注：（1）煤粉仓用热电偶、铂热电阻，保护管的插入长度凡超出2米，将分段制成2米为基本长度的联接结果的形式。
（2）保护管首段采用特种耐磨材料
（3）单支铂热电阻，双支铂热电阻均为四线制。

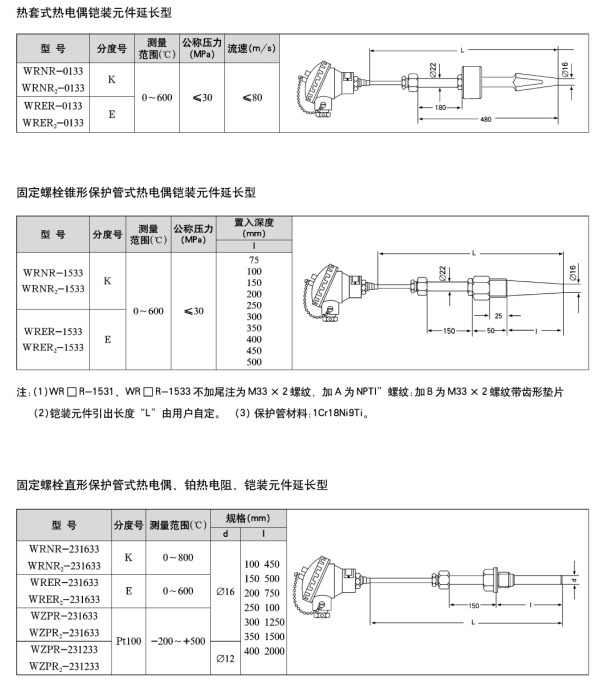

注：（1）WR-R-1531、WR-R-1533不加尾注为M33*2螺纹，加A为NPT1“螺纹，加B为M33*2螺纹带齿形垫片
（2）铠装元件引出长度“L”由用户自定
（3）保护管材料：1Cr18Ni9Ti
固定螺栓直形保护管热电偶、铂热电阻、铠装元件延长型
